Przegląd produktu

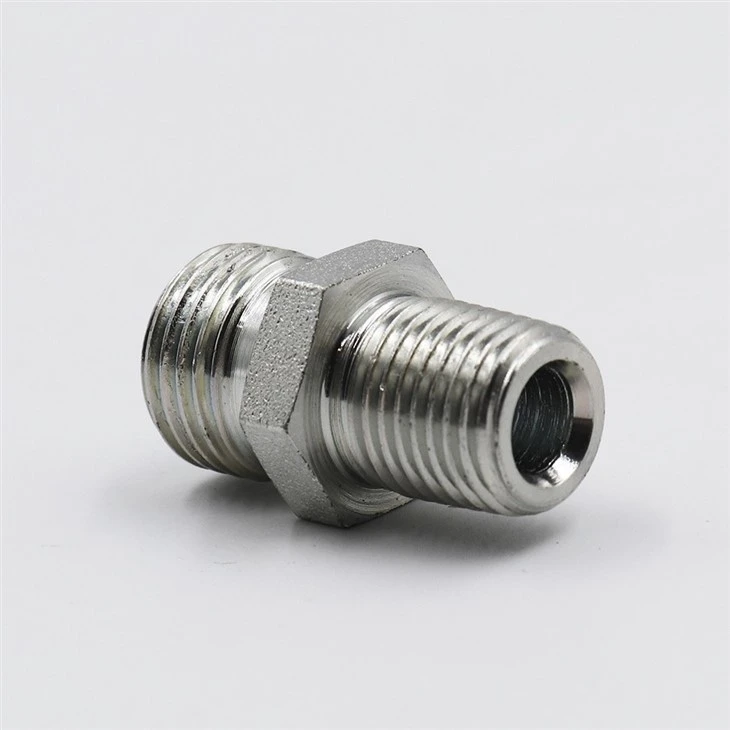

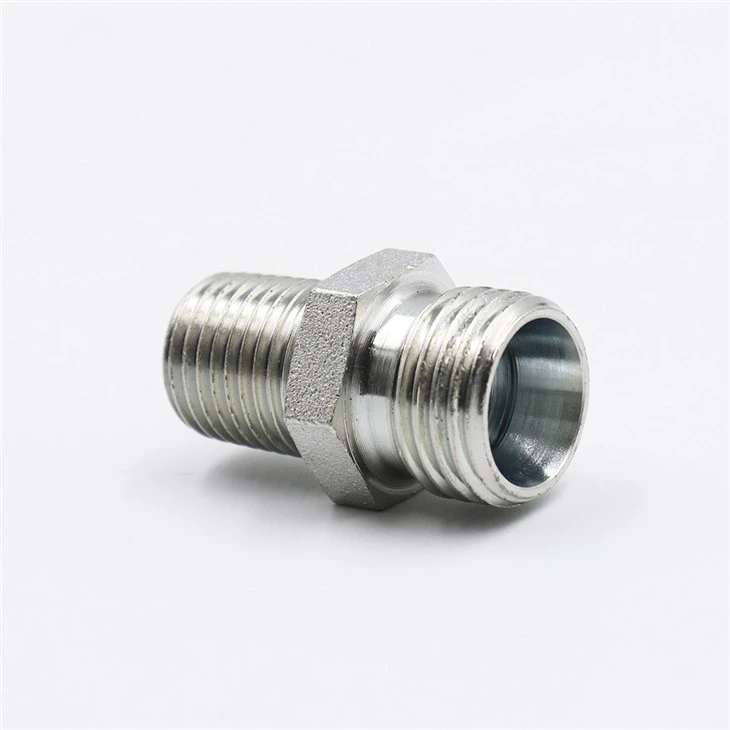

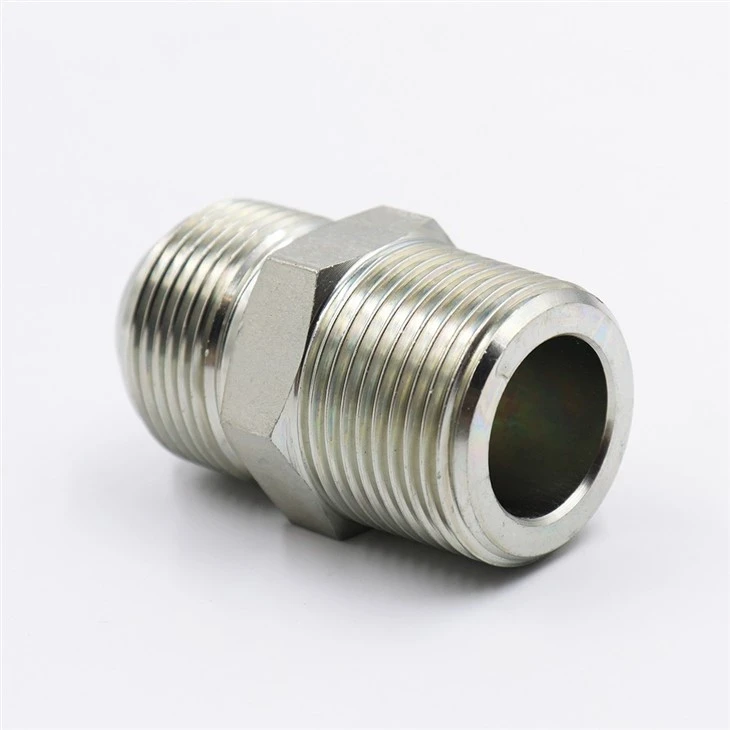

Adapter złącza hydraulicznego ORFS to złącze używane do łączenia elementów hydraulicznych podczas konwersji formatów połączeń w systemach, które wymagają uszczelnienia pierścieniem typu O-płaskiej powierzchni-w celu kontrolowania-szczelności przesyłu płynu.
Zalety uszczelnienia ORFS
Zmniejszony wyciek pod wpływem pulsacji ciśnienia
Płaski pierścień uszczelniający-o-tworzy uszczelnienie na styku, a nie na gwintach, pomagając zachować skuteczność uszczelnienia w przypadku wibracji i powtarzających się wahań ciśnienia.
Kompatybilność pod wysokim ciśnieniem
Nadaje się do układów hydraulicznych pracujących pod ciśnieniem do 420 barów (6000 PSI), w zależności od rozmiaru i konfiguracji adaptera.
Stabilna wydajność ponownego montażu
Funkcja uszczelnienia jest uzyskiwana poprzez kontrolowane ściskanie-pierścienia uszczelniającego, co zmniejsza różnice w uszczelnieniu podczas powtarzających się konserwacji i ponownego łączenia w porównaniu z metodami uszczelniania-zależnymi od gwintu.
Znormalizowane wymiary interfejsu
Wyprodukowano zgodnie z wymaganiami wymiarowymi SAE J1453, aby zapewnić kompatybilność z pasującymi komponentami hydraulicznymi ORFS.
Kontrola interfejsu uszczelniającego
Kontrolowana powierzchnia uszczelniająca
Płaskie powierzchnie uszczelniające są obrabiane CNC do Ra mniejszego lub równego 3,2 μm, aby zapewnić stabilne ściskanie pierścienia O- podczas montażu.
Dokładność rowka pierścienia O-
Rowki na pierścienie uszczelniające- są obrabiane zgodnie z wymiarami SAE J1453, a szerokość rowków jest kontrolowana w zakresie ±0,3 mm, co zapewnia spójne umiejscowienie uszczelki.
Wyrównanie gwintu-do-powierzchni
Gwinty i powierzchnie uszczelniające są obrabiane w jednym procesie konfiguracji, aby zmniejszyć odchyłki współosiowości podczas instalacji.
Weryfikacja zabezpieczenia antykorozyjnego
Wersje ocynkowane-niklowane zostały zweryfikowane pod kątem uzyskania 720+ godzin odporności na neutralną mgłę solną (ASTM B117).
Identyfikowalność produkcji
Każda partia jest powiązana z dokumentacją materiałową i raportami z inspekcji w celu weryfikacji wysyłki.
Dostępne konfiguracje
| Przedmiot | Dostępne opcje |

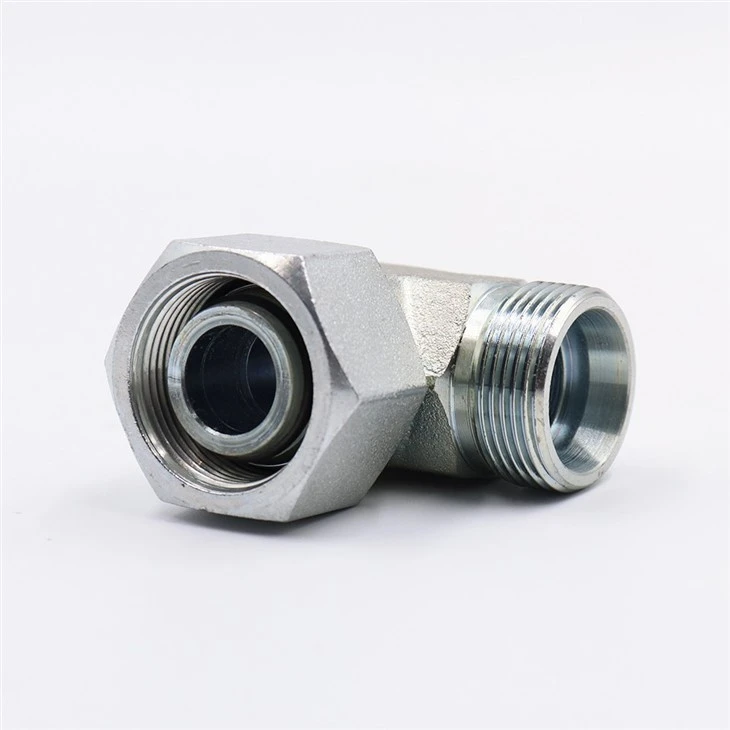

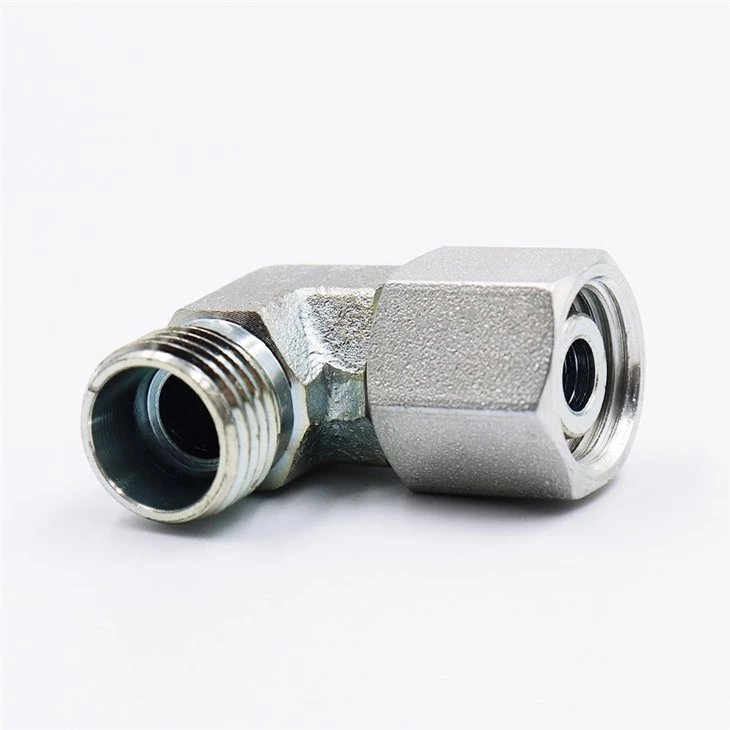

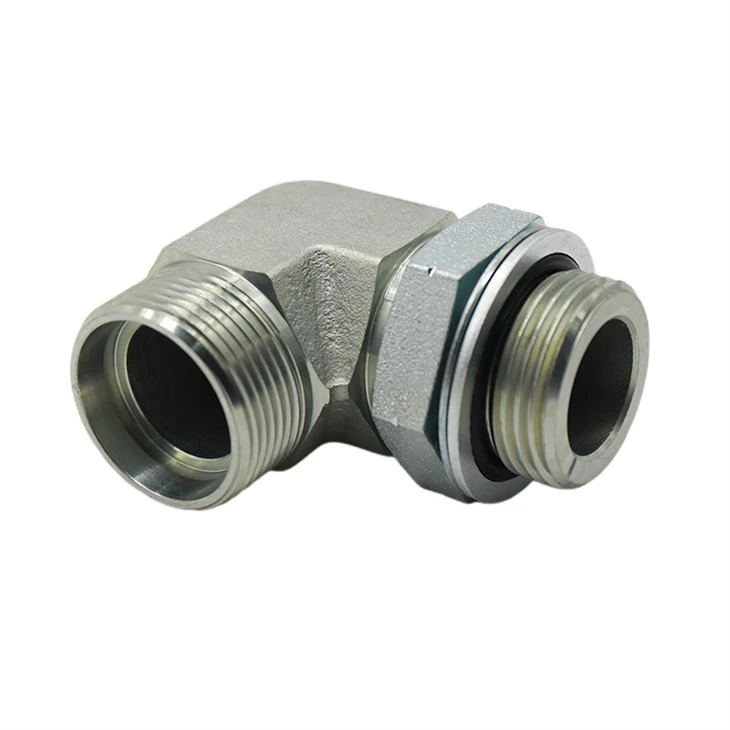

| Typ adaptera | Prosty, łokieć, trójnik, reduktor |
| Kombinacja połączeń | ORFS × ORFS, ORFS × JIC, ORFS × BSP, ORFS × NPT, ORFS × metryczne |
| Tworzywo | Stal węglowa, stal nierdzewna 304, stal nierdzewna 316 |
| Wykończenie powierzchni | Cynkowane, cynkowane-niklowane |
| Materiał pierścienia uszczelniającego- | NBR, FKM |
| Zakres rozmiarów | 1/4"–2" |
| Cechowanie | Numer części, kod partii, logo klienta |
| Opakowanie | Opakowanie zbiorcze, opakowanie indywidualne |
Często zadawane pytania
P: Dlaczego warto używać ORFS zamiast gwintów stożkowych?
Odp.: ORFS uszczelnia poprzez-ściśnięcie pierścienia uszczelniającego na powierzchni czołowej, a nie przez wciskanie gwintu, co zmniejsza zależność od uszczelniania gwintu.
P: Jaki standard definiuje złączki ORFS?
Odp.: Wymiary ORFS są zwykle produkowane zgodnie z SAE J1453.
P: Czy można ponownie wykorzystać adaptery ORFS?
Odp.: Jeśli gwinty i powierzchnie uszczelniające pozostaną nieuszkodzone, a uszczelka O- zostanie wymieniona w razie potrzeby, na ogół możliwe jest ponowne użycie.
P: Czy moment dokręcania wpływa na uszczelnienie?
O: Tak. Nadmierny lub niewystarczający moment obrotowy może mieć wpływ na ściskanie i uszczelnienie pierścienia uszczelniającego-.
P: Jakie informacje są potrzebne do wyboru?
Odp.: Rodzaje połączeń na obu końcach, wymagania dotyczące ciśnienia, preferencje materiałowe, środowisko pracy i ograniczenia instalacyjne należy potwierdzić przed złożeniem zamówienia.
