Przegląd produktu

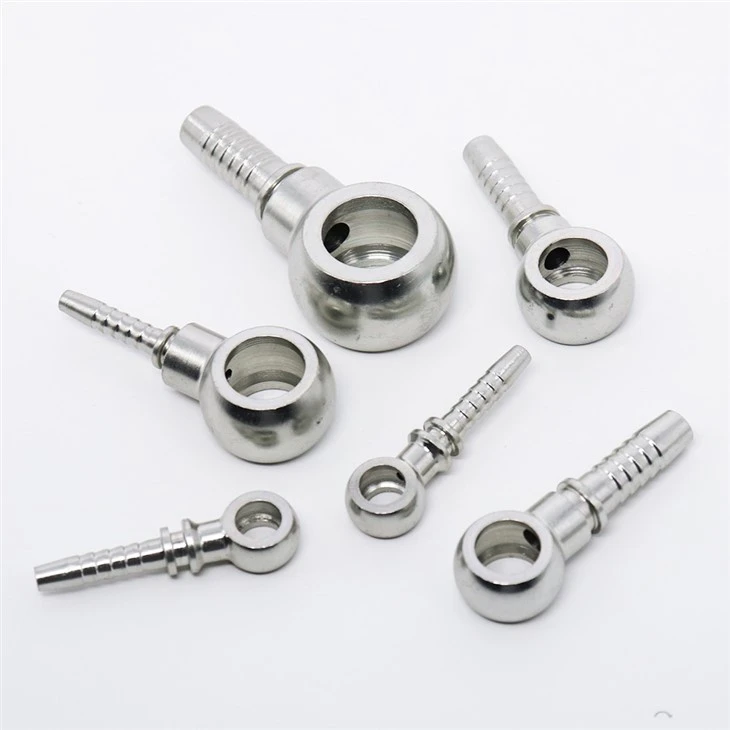

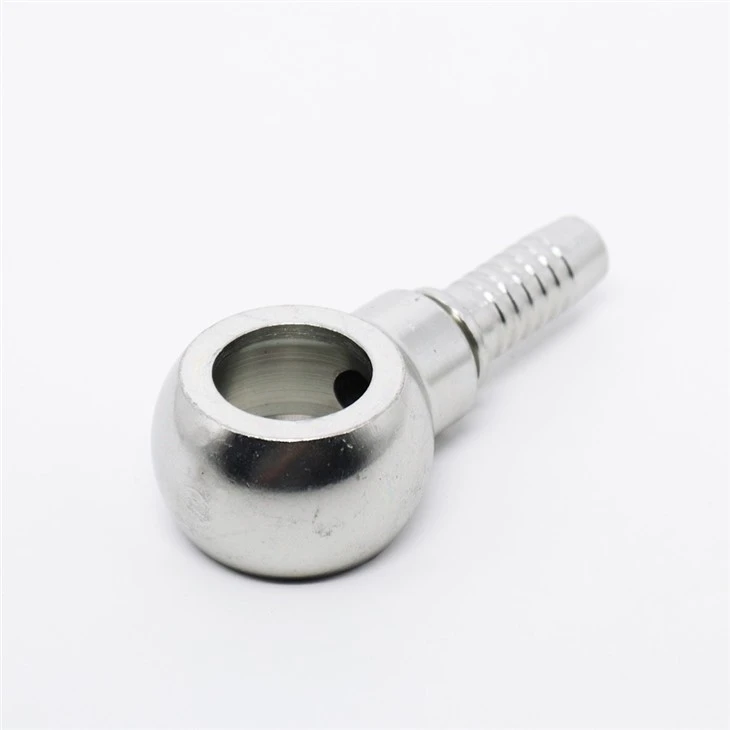

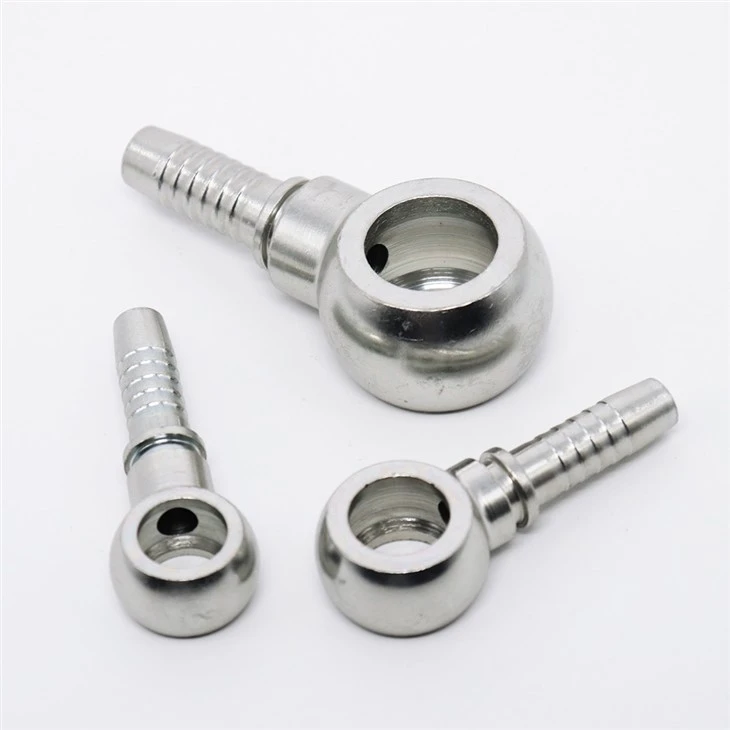

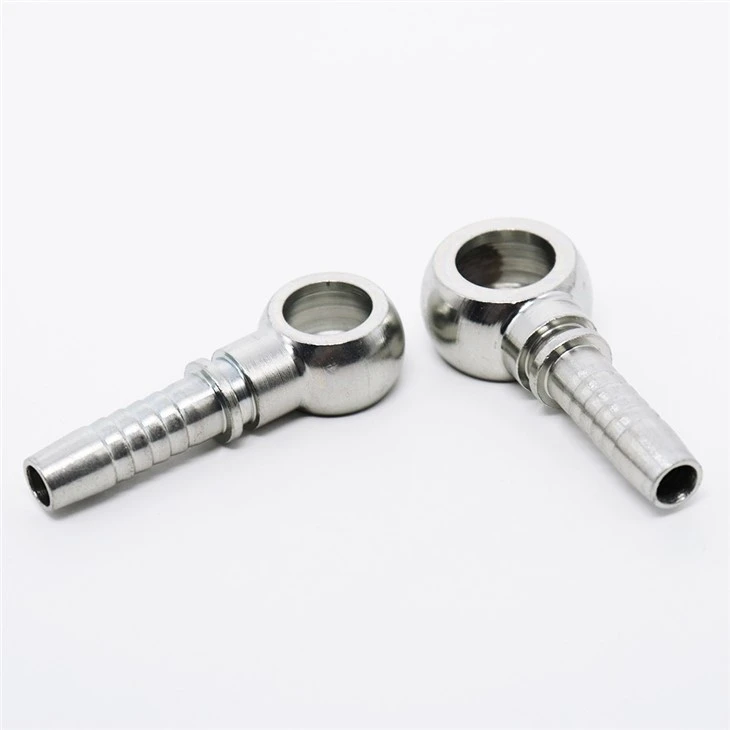

Hydraulic Banjo to kompaktowa złączka do przesyłu cieczy używana do łączenia węży hydraulicznych lub rurek z portami, w których przestrzeń montażowa jest ograniczona, a konwencjonalne złącza proste lub kolankowe są trudne w montażu.
Korzyści z kompaktowej instalacji
Przestrzeń-Wydajne połączenie
Konstrukcja pustej śruby i pierścienia-umożliwia przepływ płynu przez bok złączki, zmniejszając przestrzeń montażową w porównaniu z konwencjonalnymi połączeniami gwintowanymi.
Ustawianie węża pod wieloma-kątami
Korpus banjo można ustawić przed ostatecznym dokręceniem, co ułatwia prowadzenie węży wokół pomp, silników, cylindrów i bloków zaworów w ograniczonych przestrzeniach.
Niezawodny przepływ płynu
Krzyżowo-nawiercone kanały przepływowe zapewniają ciągły przepływ hydrauliczny przy jednoczesnym zachowaniu bezpiecznego mocowania mechanicznego za pomocą zespołu śruby banjo.
Nadaje się do systemów średnio- i wysoko-ciśnieniowych
Powszechnie stosowane w obwodach hydraulicznych pracujących pod ciśnieniem do 250–350 barów, w zależności od rozmiaru, materiału i wymagań zastosowania.
Precyzyjna produkcja komponentów

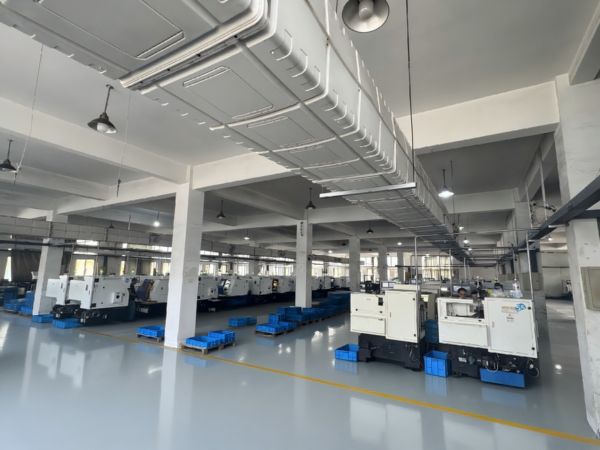

Kanały przepływowe obrabiane CNC
Wewnętrzne otwory i{0}}nawiercone krzyżowo kanały są obrabiane maszynowo, aby zachować stałą charakterystykę przepływu w poszczególnych partiach produkcyjnych.

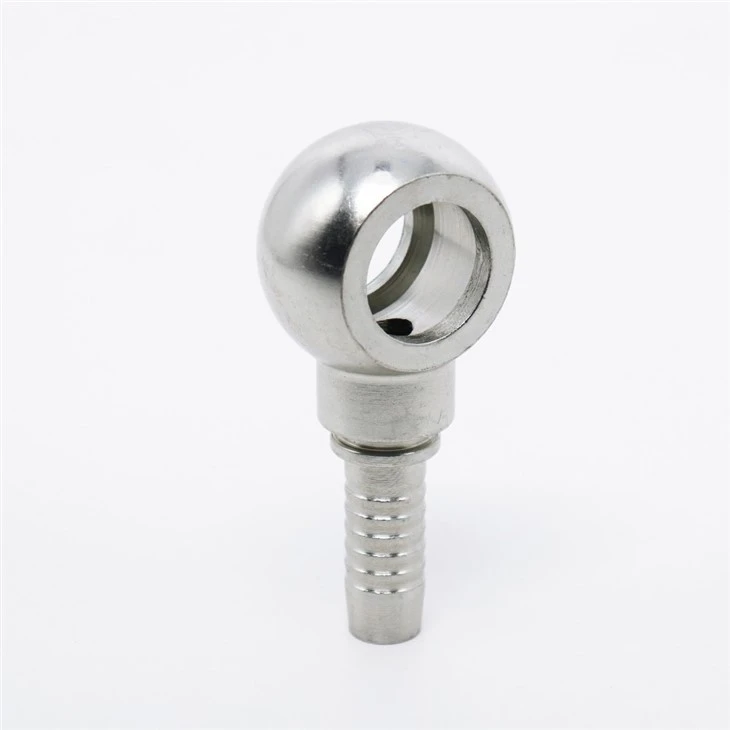

Kontrolowana obróbka oczu Banjo

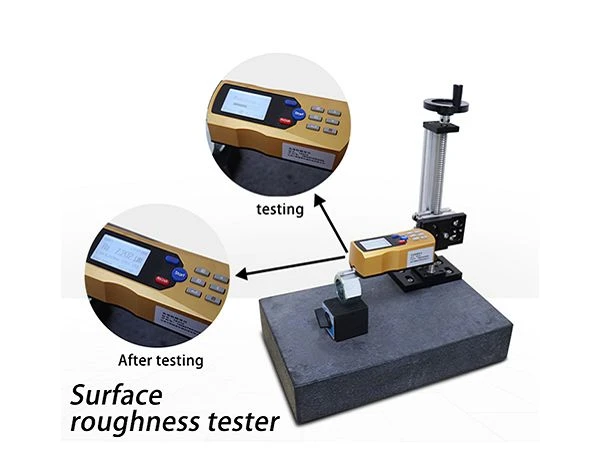

Powierzchnie uszczelniające po obu stronach ucha banjo są obrabiane maszynowo, aby zapewnić właściwy kontakt z podkładkami uszczelniającymi.
Weryfikacja gwintu śruby
Śruby banjo są sprawdzane za pomocą skalibrowanych sprawdzianów do gwintów w celu sprawdzenia zgodności wymiarowej z określonymi normami gwintów.

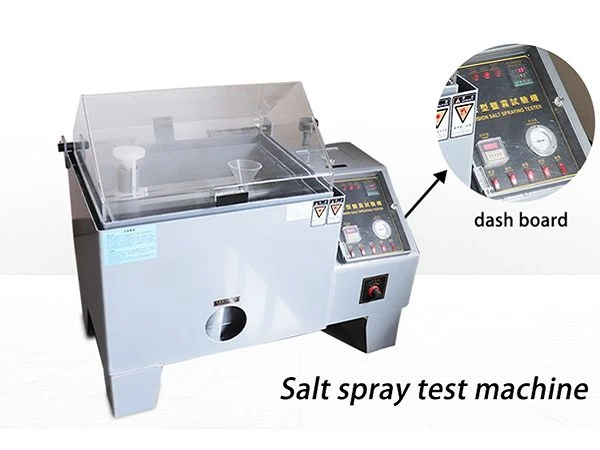

Inspekcja Ochrony Powierzchni
Powlekane elementy przechodzą kontrolę wyglądu i pokrycia powłoki przed montażem i wysyłką.
Identyfikowalność montażu
Partie produkcyjne można identyfikować na podstawie zapisów obróbki, powlekania i kontroli.

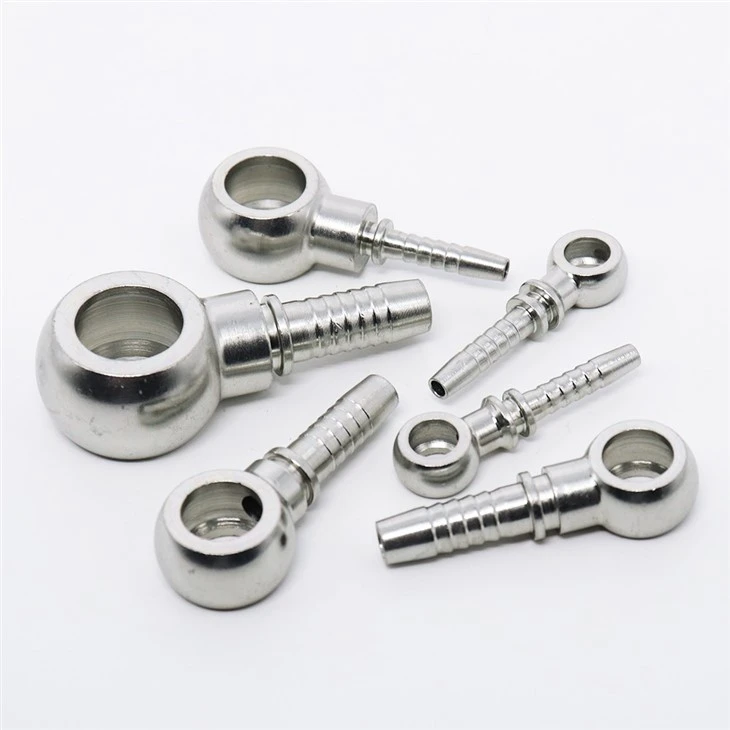

Dostępne konfiguracje
| Przedmiot | Dostępne opcje |
| Standard gwintu | BSPP, metryczne, SAE |
| Styl banjo | Proste banjo, żeńskie banjo |
| Tworzywo | Stal węglowa, stal nierdzewna 304, stal nierdzewna 316 |
| Wykończenie powierzchni | Cynkowane, cynkowane-niklowane |
| Podkładka uszczelniająca | Miedź, aluminium, uszczelnienie klejone |
| Cechowanie | Numer części, kod partii, logo klienta |
| Opakowanie | Opakowanie zbiorcze, opakowanie indywidualne |
Typowe zastosowania
Pompy i silniki hydrauliczne
Stosowane tam, gdzie porty są umieszczone blisko obudów i wymagają-poprowadzenia węży o niskim profilu.
Mobilny sprzęt hydrauliczny
Powszechnie spotykany w koparkach kompaktowych, ładowarkach, sprzęcie dźwigowym i maszynach rolniczych.
Cylindry hydrauliczne
Zapewnia połączenia hydrauliczne w miejscach, gdzie standardowe złącza mogłyby zakłócać ruch maszyny.
Maszyny Przemysłowe
Nadaje się do układów hydraulicznych z ograniczoną przestrzenią montażową wokół rozdzielaczy i siłowników.
Często zadawane pytania
P: Dlaczego warto wybrać złączkę banjo zamiast złączki kolankowej?
Odp.: Złącze banjo zazwyczaj wymaga mniejszej przestrzeni montażowej, ponieważ złącze węża obraca się wokół osi śruby banjo, a nie rozciąga się na zewnątrz jak konwencjonalne złącze kolankowe.
P: W jaki sposób uzyskuje się uszczelnienie w połączeniu banjo?
Odp.: Uszczelnienie zapewniają zwykle podkładki umieszczone po obu stronach ucha banjo i dociskane podczas dokręcania śruby banjo.
P: Czy orientację mocowania można regulować podczas instalacji?
O: Tak. Korpus banjo można zwykle ustawić pod wymaganym kątem przed całkowitym dokręceniem śruby.
P: Jakie są najczęstsze przyczyny wycieków?
Odp.: Uszkodzone podkładki uszczelniające, nieprawidłowy moment dokręcania, porysowane powierzchnie uszczelniające lub ponownie użyte podkładki uszczelniające to częste przyczyny.
P: Jakie informacje są wymagane do wyceny?
Odp.: Rozmiar gwintu, rozmiar banjo, wymagania materiałowe, typ podkładki uszczelniającej, ciśnienie robocze i szczegóły zastosowania pomagają zapewnić właściwy wybór produktu.
